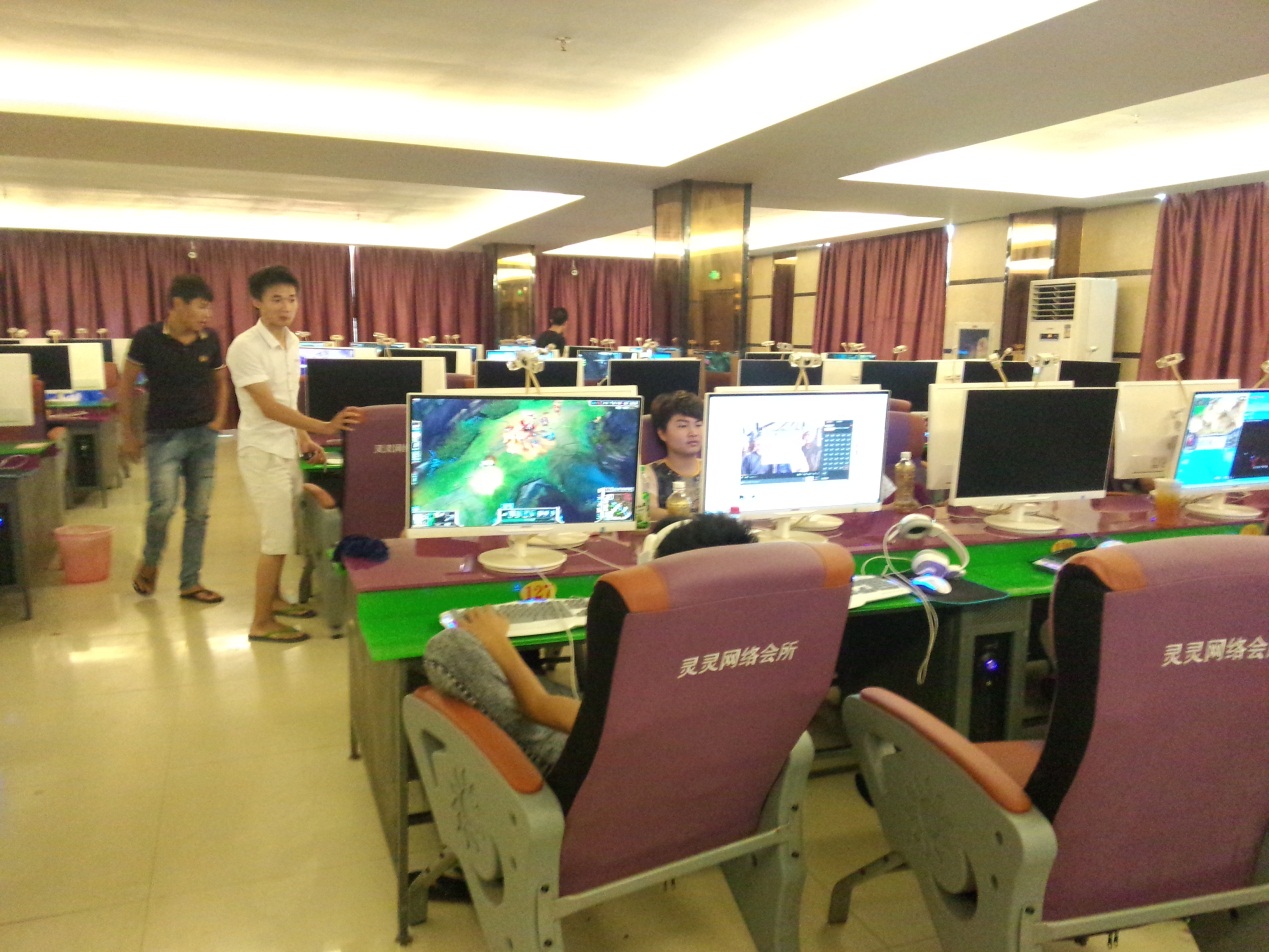

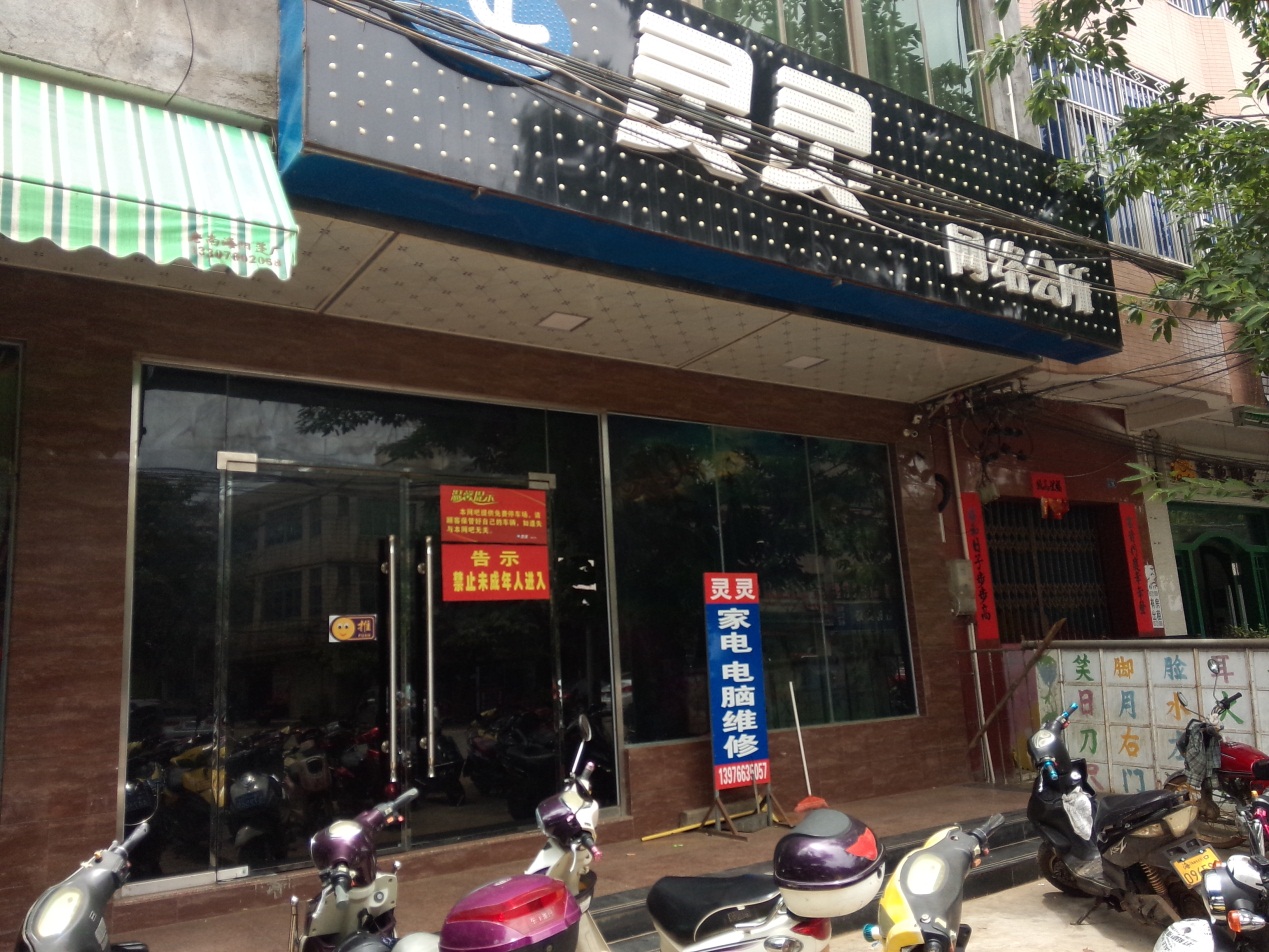

一、 灵灵网吧
1、网吧网络介绍：该网吧使用NBR2800G作为出口设备，使用24条外网链路：一条100M电信光纤、三条100M电信AD、20条10M网通AD，PC数量为250台左右；上架该设备后，经常出现玩游戏卡顿及观看爱奇艺视频快进缓冲缓慢现象，替换NBR2000G后，则运行正常。
2、网吧问题描述：1) 地下城与勇士游戏进入缓慢； 2) 魔域检测更新缓慢； 3) 爱奇艺观看视频快进缓冲缓慢； 4) 打开网页经常时好时好； 5) 11对战平台登入超时。
3、处理过程：
问题一、地下城与勇士游戏进入缓慢。 解决方法：首先，升级NBR2800G版本到150720 ；其次，配置应用路由，让关键业务游戏走对称的电信100M光纤专线，其他下载、视频等业务走AD链路，web应用不做限制。这样不会互相抢占带宽。为了保证各线路的业务的业务合理性，我们在应用分组中针对关键业务、普通业务、抑制业务按网吧要求进行了分类。同时启用了负载均衡保证各线路合理的使用率，避免出现单条线路被占满的情况；经过这些操作，地下城与勇士游戏运行正常。
问题二、魔域检测更新缓慢。 解决方法： 1、经过观察和分析确认，该游戏在被NBR识别时，会被识别为多个应用，而某些应用走到AD链路，导致游戏缓慢。 2、查看用户监控里的查看连接功能，知道魔域访问目的服务器的端口号为TCP9528和TCP9532，然后在应用路由里，指定访问TCP9528和TCP9532端口的应用走WAN1（主干光纤），测试游戏运行正常。
问题三、爱奇艺观看视频快进缓冲缓慢。 解决方法：配置应用路由让爱奇艺等视频业务走AD链路，并且限制AD链路的上行为65KB；在应用分组中，将PPWEB应用放置到关键应用里面；观看爱奇艺视频效果较好，客户基本接受。
问题四：打开网页经常时好时好。 解决方法： 1、 配置应用路由，实现电信业务走电信，网通业务走网通； 2、 配置应用路由，指定访问UDP53端口（解析）的应用走WAN1（主干光纤）； 经过上面两个步骤，故障解决。
问题五：11对战平台登入超时。 解决方法：修改应用路由，不强制该游戏走光纤链路，让其进行自动选路；并修改应用路由使访问UDP53端口的应用都走WAN1，登入正常。
最终结果：解决了网吧所有问题，网吧所有业务速度正常。游戏、网页、视频、下载等业务按要求进行分流互不干扰。
4、信息截图所有的查看信息和配置信息如下图：

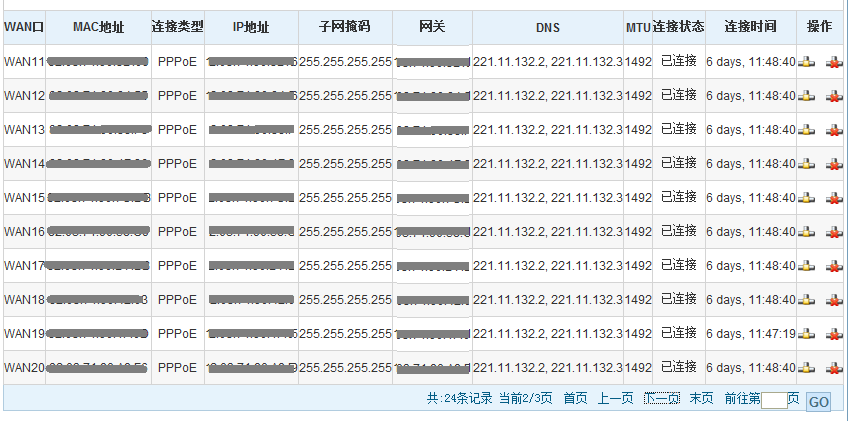

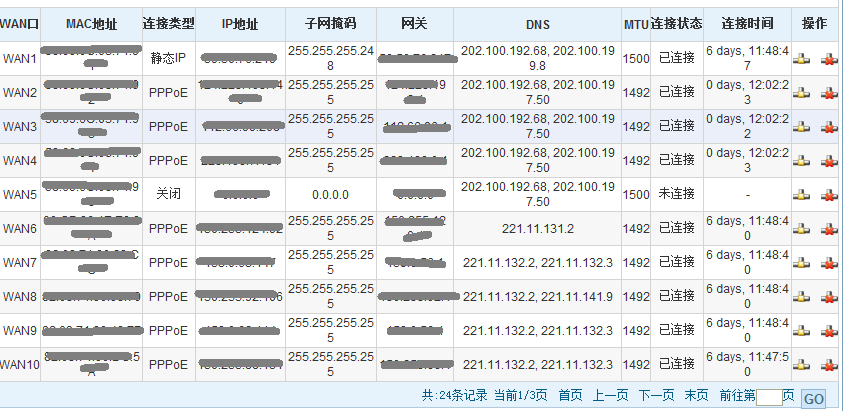

从这两张图上可以看出1条100M电信光纤、2条100M电信AD和20条10M网通AD链路拨号成功：

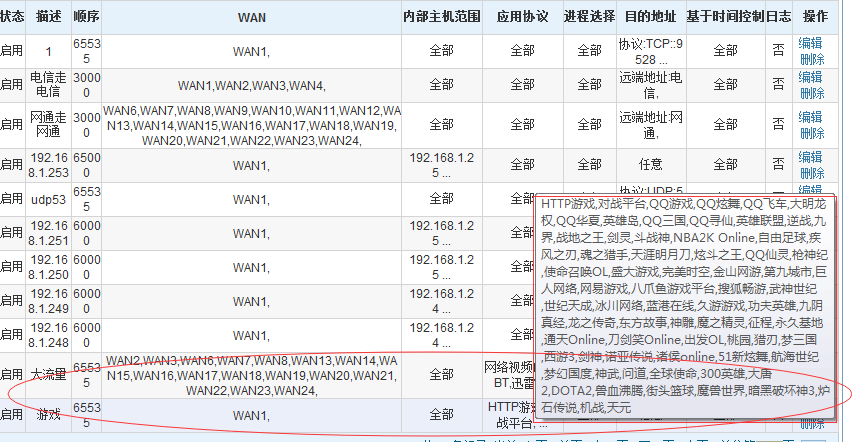

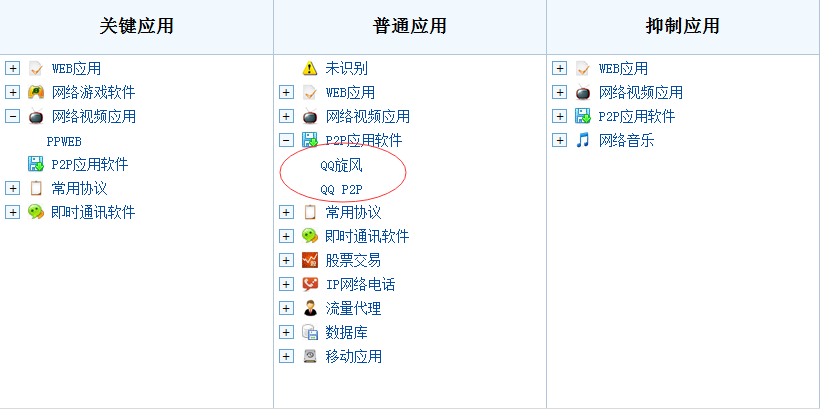

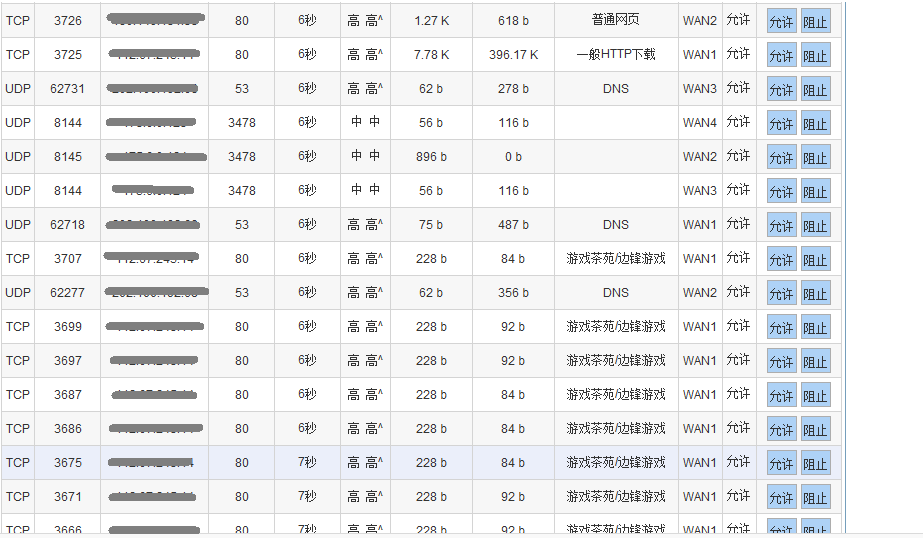

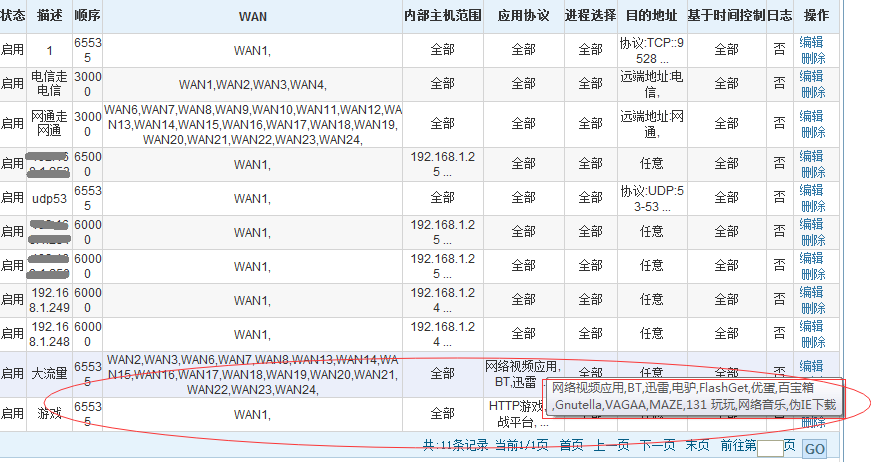

这张主机监控图可以清楚的看到应用分流效果，游戏走wan1。而其它应用被均衡到其它线路上： 这张图是应用分组配置，可以很直观的看出网吧的关键业务、普通业务、抑制业务分类。简单来说就是抑制应用在如何抢占带宽也不会应响普通和关键应用，相对普通影响也不会影响关键应用。我们在网吧开P2P下载，在开视频是不会受影响的，如果这时候开网页和游戏也不会被前两个应用影响；并且将QQ旋风及QQP2P放置到普通应用，这样能够避免玩腾讯类游戏出现卡顿等问题： 这两张图是应用路由配置，直观的告诉我们网吧各业务的分流情况：游戏走主干光纤（部分腾讯游戏没有参与选路）、大流量等业务走AD链路（QQ旋风和QQ-P2P没有参与选路）等。PS：游戏和大流量应用里面有部分应用没有参与选路，是为了使玩腾讯游戏更加流畅：

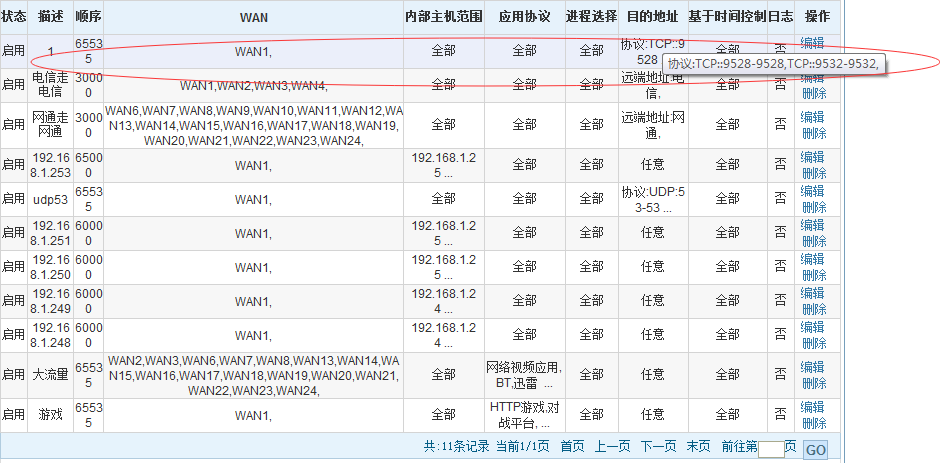

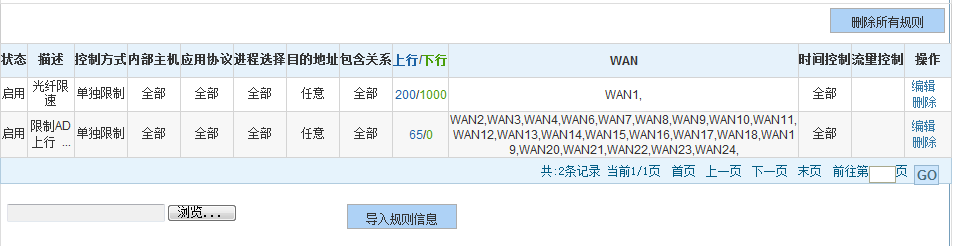

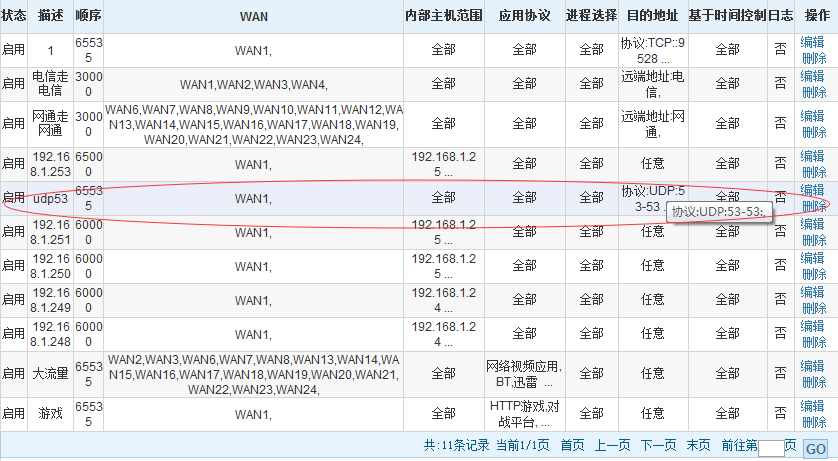

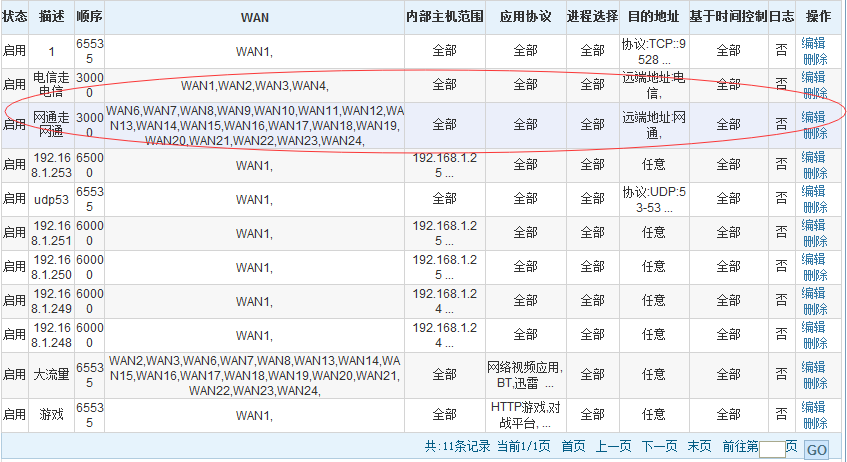

这张图是配置应用路由实现联通流量走联通、电信流量走电信： 这张图是针对进魔域更新缓慢问题做的应用路由，指定访问TCP9528和TCP9532端口的应用走WAN1： 这张是针对打开网页时好时坏做的应用路由，指定访问UDP53端口（解析）的应用走WAN1： 这张是流控配置：
总结：网吧环境经常出现的问题就是玩游戏卡，针对这类问题我们可以配置游戏走主光纤，P2P和客户端视频走拨号或者质量差的线路，注意p2p里面要将qq-p2p和qq旋风拿出来不做应用路由。另外其余的应用不参与应用路由，各个线路开启自动选路并参与负载均衡。对于进行以上操作仍然存在问题的个别游戏，我们可以通过设备里‘用户监控’功能查看该游戏被识别成什么应用，再将这些应用都走主干光纤链路，这样就能够暂时解决玩该游戏卡问题。
|
